荧光标记操作过程对脂质体粒径、电位理化属性的影响特征

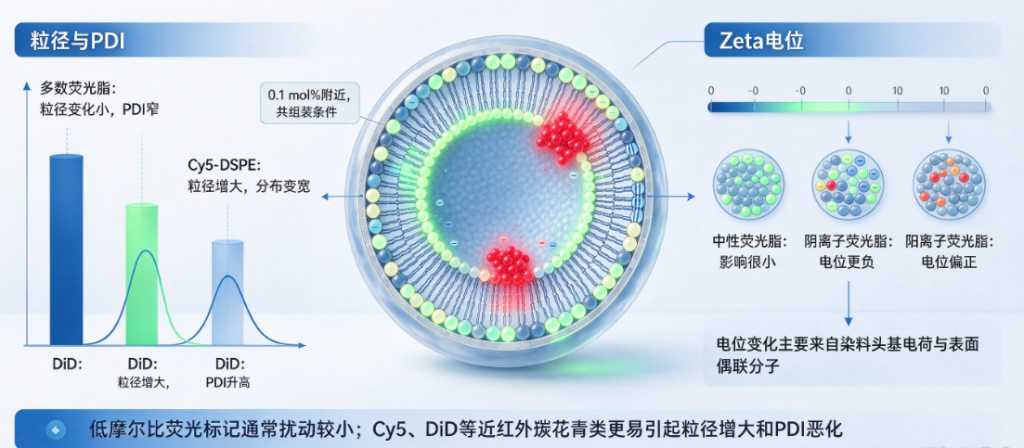

在标准标记条件下（荧光脂用量 0.1 mol% 左右、成膜法共组装），多数荧光标记物对脂质体粒径和 Zeta 电位的扰动很小，但存在明显的染料依赖性差异。以下是一组饱和型脂质体（DSPC/Chol/DSPE-PEG2000）的实测对照数据：

不饱和型脂质体（POPC/Chol/DOPE-PEG2000）中趋势一致：空白 122.2 nm，加入 Atto488-DOPE、TopFluor-Chol、TopFluor-PC 后粒径仅偏移 1–3 nm，PDI 和电位均无差异。

DPPE 偶联的荧光染料（Atto488、Atto655、RhodamineB）、TopFluor-PC/Chol、DiO 等在 0.1 mol% 用量下，粒径变化通常 < 5 nm，PDI 维持在 0.03–0.07 的窄分布范围。
原因：这些分子以单个脂类形式嵌入双层膜，摩尔占比极低，不改变膜曲率和组装行为。

这是较值得警惕的一类。Cy5-DSPE 和 DiD 使粒径从～130 nm 增至～160–190 nm，且 Cy5-DSPE 的 SD 高达 ±58 nm，DiD 的 PDI 升至 0.136。
机制：近红外染料的共轭链长、疏水性强，在膜中易发生 分子间聚集或自猝灭，导致局部膜结构畸变或形成微聚集体。Texier 等（Cyanine-loaded LNPs）也指出 DiD/DiR 在每颗粒子 >50 个染料分子时出现荧光自猝灭，提示高浓度下膜负载不均匀。

香豆素 – 6 作为疏水探针包裹于膜内或水相，文献报道其脂质体粒径通常在 86–120 nm，与空白脂质体无差异。包封率通常 >90%，释放率 <8%/36h，说明染料稳定存在于脂质体中。

Bruun & Hille（Sci Rep, 2019）发现，与空白脂质体相比，包封量子点的 lipodots 水合粒径未变，但 Zeta 电位发生改变。这提示内核型标记物对粒径影响小，但对表面电荷可能有贡献。

在上述系统对照中，加入 0.1 mol% 荧光脂后，Zeta 电位变化通常在 ±0.5–1 mV 以内，远小于处方组成（如加入 DOTAP、DPPG、DSPE-PEG）带来的电位变化（可达数十 mV）。
原因：荧光脂的摩尔占比太低，且多数荧光磷脂（DPPE-、DSPE-）头部仍为中性磷酸酯结构，对表面净电荷贡献有限。

中性荧光脂（DiI/DiO/DiD/DiR、Rhodamine-DPPE、TopFluor 系列）：电位基本不变或略偏负（约 −0.3~−0.6 mV）。
阴离子型荧光脂（如 CFPE，羧基荧光素 – PE）：使电位更负。
阳离子型荧光脂：使电位偏正。Belmadi 等（IJMS, 2015）报道阳离子荧光磷脂酰胺酸以少量加入后，脂质体压缩性质和转染效率不变。

若荧光标记通过表面配体偶联完成（如 FITC 标记蛋白后再偶联到脂质体表面），电位变化主要来自偶联的蛋白 / 聚合物本身，而非荧光基团。例如转铁蛋白修饰香豆素 – 6 脂质体后电位为 −10.8 mV，与未修饰组的差异主要由 Tf 蛋白贡献。

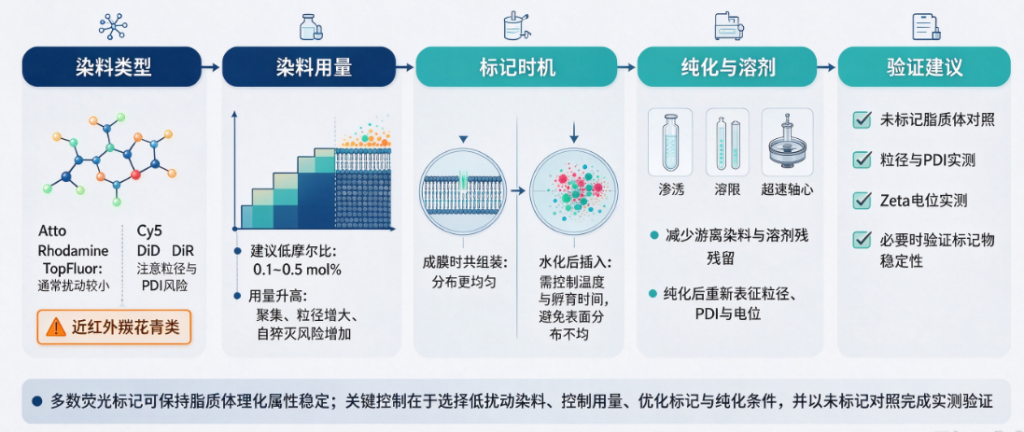

必须做空白对照：每批实验应同时制备未标记脂质体并测定粒径 / PDI / 电位，以确认标记未改变理化性质。建议粒径变化 < 10%、PDI 变化 < 0.05、电位变化 < 5 mV 视为可接受。
警惕近红外染料的 “隐形扰动”：Cy5、DiD、DiR 等近红外染料虽荧光信号强，却较易导致粒径增大和分布变宽。若必须使用，建议降低用量至 0.05 mol% 以下，并在标记后重新挤出或超声均一化。
荧光脂的解离问题：Münter 等（Nanoscale, 2018）的核心发现是 —— 荧光标记脂在血浆中会从脂质体上解离并转移到脂蛋白 / 蛋白上，这会高估细胞摄取。粒径和电位未变不代表标记物仍留在脂质体上，需用 SEC 结合磷测定（ICP-MS）验证。
香豆素 – 6 是相对 “惰性” 的标记选择：多项研究显示香豆素 – 6 脂质体与空白脂质体在粒径、电位、包封率上无差异，是理化扰动较小的膜标记探针之一。
后插入法（post-insertion）的注意：若荧光脂在脂质体形成后才加入（如 DSPE-PEG – 荧光素的插入），需在 50–60°C 孵育以使荧光脂均匀插入双层膜，否则表面分布不均可能导致电位测量波动。
